Jak vybírat SD, SDHC, SDXC, MicroSD a MiniSD karty? Aneb vše o technologiích SD karet.

Chcete koupit SD kartu ale nevíte jaká bude ta „pravá“? S touto otázkou vám snad pomůže tento článek.

Při výběru SD karet by jsme měli zaměřit na několik vlastnosti SD karty. Tou první je jaký typ potřebuje, jinak jednoduše řečeno jakou velikost potřebujme, poté rychlost a sběrnice. Musíme vědět jaký typ karty přístroj (či čtečka podporuje). Novější čtečky či zařízení(telefon, kamera atd ) jsou zpětně kompatibilní, to znamená, že přístroj podporující SDxc karty podporuje i všechny starší SDhc a SD. Příklady jsem uvedl v poslední tabulce „Kompatibilita karet“.

Popis karty

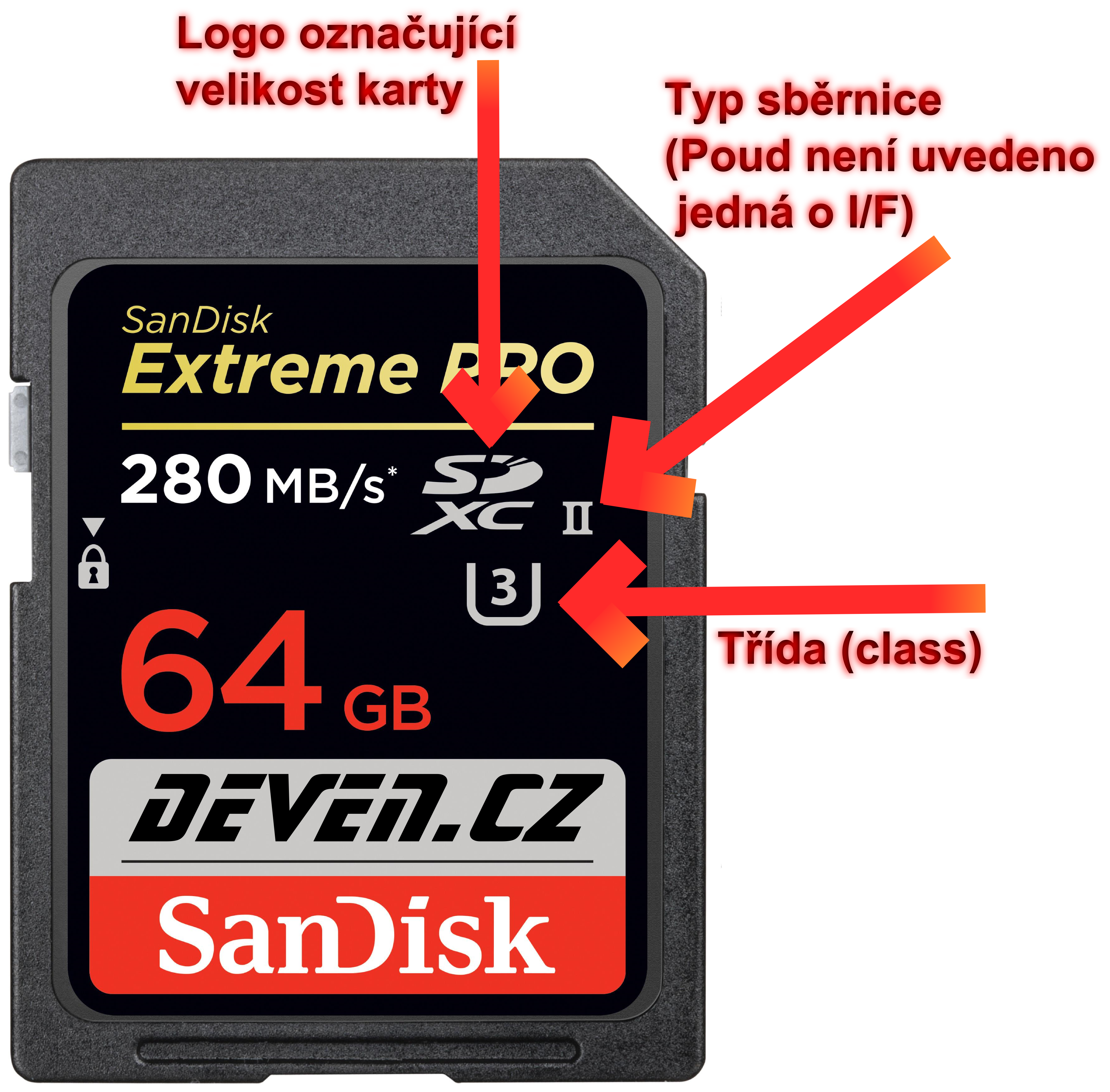

SD XD UHS-II 64GB SanDisk

Typ karty

Jako první by jsme měli vědět jaký typ SD karty podporuje (vyžaduje) zařízení do kterého chceme kartu koupit. Rozdělujeme podle pinů a velikosti.

Typ (podle velikosti)	SD	MiniSD	MicroSD
Rozměry
Podporovaný typ karet (Rozdělení podle kapacity)
Počet pinů	9 (neplatí sběrnice USH-II ta má 17)	11	9(neplatí sběrnice USH-II ta má )
Ochrana proti zápisu	ANO	NE	NE

Kapacita

Máme základní tři druhy dělení SD karet podle velikosti. Nejstarší SD s podporou max. 2 GB s využitím systémového souboru FAT 12 nebo FAT 16. Jako další na svět přišel standart SDHC s kapacitou v rozmezí od 2-32GB s využitím systémového souboru FAT 32. A poslední, tedy nejnovější SDXC s kapacitou od 32GB-2TB s využitím systémového souboru exFAT.

Pozor dále tu máme SDHC a SDXC s římskou číslicí. Ta znázorňuje typ sběrnice. (Více se můžete dočíst v části sběrnice)

Přístroj podporujíci např. SDXC je kompatibilní se všemi staršími standarty, obraceně tomu však není. Zařízení podporující SD „nezvládne“ novější standarty (SDHC, SDXC).

Typ (podle kapacity)
Podporované třídy rychlosti (class)
Kapacita	>2GB	2GB-32GB	32GB-2TB
Podporující sběrnice (Bus)	Normální rychlostVysoká rychlost	Normální rychlostVysoká rychlostUHS-I, UHS-II	Normální rychlostVysoká rychlostUHS-I, UHS-II
Systém souborů	FAT 12, 16	FAT 32	exFAT

Rychlost a sběrnice

V následující tabulce uvedu druhy sběrnic a jejich rychlosti a zároveň i rychlost tříd. Jaký je rozdíl mezi rychlostí sběrnice a rychlostí třídy? Nyní se to pokusím velmi jednoduše vysvětlit.

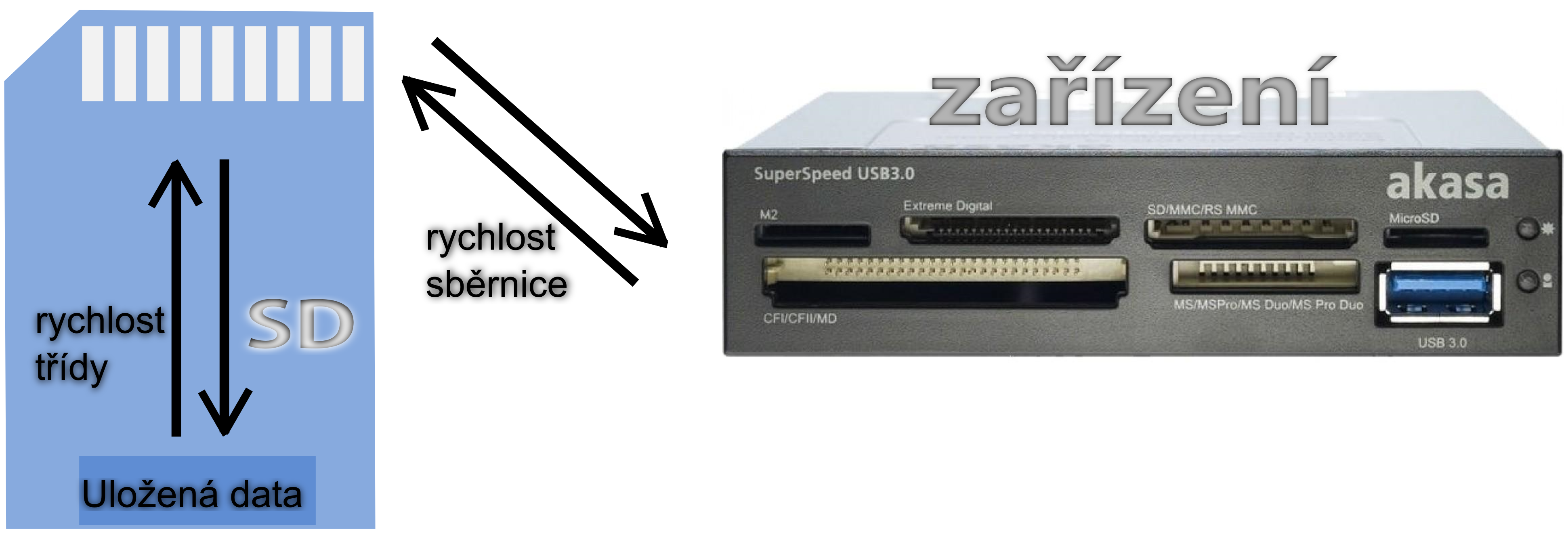

Sběrnice je fyzické propojení mezi SD kartou a přístrojem (fotoaparát, čtečka karet, telefon, atd) a následný přenos dat (fotky, videa, …) řízený protokolem. Rychlost sběrnice je tedy rychlost mezi sd karou a přístrojem. sběrnice - class - sh

Trochu odbornější a obecnější popis z Wikipedie.

Sběrnice (anglicky bus) je skupina signálových vodičů, kterou lze rozdělit na skupiny řídicích, adresových a datových vodičů v případě paralelní sběrnice nebo sdílení dat a řízení na společném vodiči (nebo vodičích) u sériových sběrnic. Sběrnice má za účel zajistit přenos dat a řídicích povelů mezi dvěma a více elektronickými zařízeními. Přenos dat na sběrnici se řídí stanoveným protokolem.

A rychlost třídy nám určuje minimální garantovanou rychlost zápisu/čtení dat na SD kartě a tedy proces který probíhá přímo v SD kartě.

Druhy tříd	Sběrnice (Bus)	Rychlost sběrnice	Třídy (Class)	Min. rychlost třídy	Využití (doporučené)
Rychlostní třída	I/F sběrnice s normální rychlostí	12.5MB/s		2MB/s	Přehrávání mp3, archivaci dat
				4MB/s	zápis/čtení fotek,čtení/zápis sd videí
				6MB/s	čtení/zápis hd videí zápis/čtení raw fotek
	Vysoko rychlostní sběrnice I/F	25MB/s		10MB/s	čtení/zápis full hd videí

UHS třída	Sběrnice UHS-I	50MB/s (SDR50, DDR50) 104MB/s (SDR104)		10MB/s
UHS třída	Sběrnice UHS-II	156MB/s 312MB/s		30MB/s	čtení/zápis 4k videí

*Vypisuji pouze další využití oproti předchozímu.

Kompatibilita karet

Měli by jsme vědět, že rychlostní třída (speed class) a UHS třída (UHS class) nejsou kompatibilní. Zařízení, které podporuje class 10 je plně kompatibilní s class 2, 4, 6 a není kompatibilní s a naopak. Karty s novější sběrnicí UHS-I či II mají v sobě i starou I/F sběrnici. V případě, že máme kartu se sběrnicí UHS-I a class a zařízení se starou I/F sběrnici, přenos bude fungovat po vysoko rychlostní sběrnice I/F ().

Typ karty/Typ zařízení	podporovaný typ karet	max. třída rychlosti	max. velikost
			2TB
			32GB
			2TB
			32GB
			2TB
			32GB
			2 GB

Sběrnice UHS-II

SDXC cart UHS-II

Na obrázku s SDXC kartou lze vidět původních 9 pinů pro připojení ke staré sběrnici I/F a pod nima dalších 8 pinů pro připojení ke sběrnici UHS-II.

7 odpovědí k "Jak vybírat SD, SDHC, SDXC, MicroSD a MiniSD karty? Aneb vše o technologiích SD karet."

Martin napsal:

26/02/2016 (14.49)

Hm, dobrý a zajímavý članek..docela mě zaujal fakt, že SD karty podle velikosti mají daný i souborový formát?! Není přece problém naformátovat SD kartu na formát jaký chci, např. 64GB SDXC kartu na FAT32 (např. přes FAT32Formatter, protože Mkrvosoft to samozřejmě ve Windows zakázal pro disky větší než 32GB aby si nekanibalizoval NTFS, FAT32 umí adresovat až 8TB prostoru), to by ji pak teoreticky měly vidět i zařízení, která umí číst pouze FAT32 (SDHC kompatibilní)?

Odpovědět
1. paul napsal:

  30/03/2016 (13.57)

  Oficiálně je to se souborovým formátem, tak jak jsem jsem napsal v článku, nicméně v reálu jsem se zatím nesetkal s problémem naformátovat naformátovat SD kartu na exFAT. Problém by mohl nastat až v případě ,že SD kartu (v souborovém systému exFAT) budete chtít číst na starším čtecím zařízeni, které nemá podporu SDXD.V případě použití SD karty by teoreticky problém se čtením mohl vyřešit nový firmware (nemám odzkoušeno). Pokud ale použijeme kartu SDXC tak ani firmware nepomůže.

  Odpovědět
  1. Martin napsal:

    21/04/2016 (8.04)

    No já se nebavím o exFAT, ale FAT32, ten umí adresovat až 8TB prostoru, takže na FAT32 naformátovat SDXC kartu (64GB a vyšší) dodávanou původně v exFAT formátu není prakticky problém (např. přes FAT32Formatter nebo utilitu fat32format). Otázkou je, jestli zařízení SHDC kompatibilní ji přečtou, když bude ve formátu, který umějí číst (FAT32), ale s vyšší kapacitou než očekávají. Vím, že takhle se řešily SD karty u nějakých herních konzolí, osobně to vyzkouším v nové autokameře..tyto standardně obecně podporují jenom max. 32GB SDHC, i když dělají videa o rozlišení FullHD a vyšší (zde ťukám s podporou pouze SDHC výrobcům kamer na čelo). Dám vědět, jak to dopadlo, koupil jsem si 64GB SDXC a naformátoval ji na FAT32 (tedy SDHC komatibilní formát).

    Odpovědět
    1. paul napsal:

      21/04/2016 (13.42)

      Na FAT32 to opravdu půjde ale zařízení s podporou nejvýše SDHC nepřečte karty typu SDXC (souborový formát nepomůže). Tudíž se domnívám, že Vaše autokamera pokud má podporu pouze SDHC, nepřečte SDXC -> tedy 64 GB a výš. Obráceně je to již zpětně kompatibilní. (Zařízení které je kompatibilní s SDXC přečte karty SDXC, SDHC a SD)

      Odpovědět
      1. Martin napsal:

        28/04/2016 (21.40)

        Obávám se, že nemáte pravdu, na zahraničních forech jsem našel následující: „SDXC is backwards compatible with SDHC provided your format the card as FAT32 and the device doesn’t have some artificial limit in its driver. SDHC already supports capacities up to 2TB, but Windows will not format a FAT32 device above 32GB so the decision was made to stop SDHC cards at 32GB and switch to SDXC which uses exFAT. If you don’t care about exFAT and don’t mind using a 3rd party format tool you can probably use SDXC cards in SDHC devices“, takže je to celkem jasné, nicméně ověřím a dám vědět.

        Odpovědět

        paul napsal:

        29/04/2016 (10.25)

        Určitě dejte vědět, mě to samotného zajímá. Kdyby to bylo u např. u čtečky karet v pc kde není problém aktualizovat firmware, tam by to bylo teoreticky možné (softwarová emulace). Nicméně mě se to před pár lety nepodařilo (formát souborů nepomohl). Já si myslím i kolegové mi to tvrdili ,že problém je na hardwarové úrovni.

        Odpovědět

        Martin napsal:

        02/06/2016 (21.09)

        Dobrý den, tak jsem tu kartu vyzkoušel v autokameře a funguje bez problémů na plnou kapacitu 64GB.

        Odpovědět
